三相伺服電子變壓器

來源：上海諾穩電器設備制造有限公司瀏覽量：載入中...發布時間：2018.11.16

智能電子伺服變壓器是金保公司2007引進與研發的新項目產品，該產品是專門針對中國電網與三相交流伺服電機所需電壓不匹配而研發，改變了傳統線圈式變壓器的笨重、發熱、耗電、安裝、體積大、安裝難的問題。并不對現有電網造成干擾。是工業自動化控制系統中電源部份最理想的產品，還有與線圈變壓器有著本質上的不同，在性能上劃時代的革新！

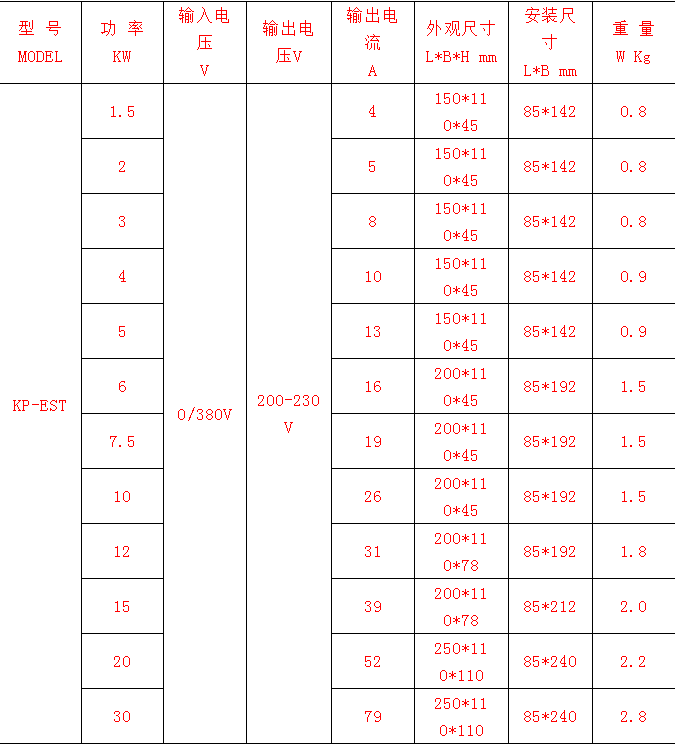

◆ 技術參數：Technical parameter
品牌：金保
型號：EST
輸入電壓：3Φ380V（三相四線接零線）
輸入頻率：50/60Hz
輸出電壓：3Φ220V或3Φ200V（三相三線）
效率：≥99%
溫度：-10℃—+50℃
濕度：-20℃—+85℃
工作制式：可長期連續工作
保護功能：過壓、欠壓、過載保護
散熱方式：自冷式
◆ 產品特點
1、智能電子型（隨需應變）根據伺服系統所需要電流自動調節，輸出電流不受電網電壓波動的影響，使伺服電機發揮更優性能，集靈活、智能與一體。
2、外形精致、靈活安裝精致殼式外觀，體積小方便安裝。
3、安全可靠質保三至五年，沒有返修率，使用壽命長達20年以上。
4、更適中國使用瞬時過載能力強，可達額定電流的3-5倍，可長時間連續工作,安裝海拔4500M。
5、價格優勢，比傳統線圈變壓器造價成本便宜。
6、優越性能高效率可達99%、輸出能量穩定、無干擾、不發熱、本身不消耗電能，并適用于多種伺服系統電機。

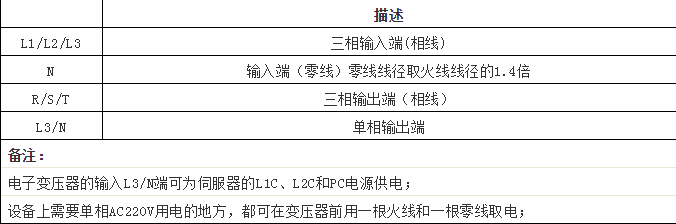

◆ 接線信號描述：

描述
L1/L2/L3
三相輸入端(相線)
N
輸入端（零線）零線線徑取火線線徑的1.4倍
R/S/T
三相輸出端（相線）
L3/N
單相輸出端
備注：
電子變壓器的輸入L3/N端可為伺服器的L1C、L2C和PC電源供電；
設備上需要單相AC220V用電的地方，都可在變壓器前用一根火線和一根零線取電；
◆ 接線示意圖Wiring method lueprint

◆ 注意事項Attention
1、輸入3相380V AC 電源N端必須接零線（不是雙色接地線），電子變壓器與伺服驅動器之間不用接斷路器（EST智能電子變壓器本身具有過流、過壓保護功能），請在380V AC 輸入端前用斷路器控制電閉合。
2、正確接線通電后輸出端電壓是測不出真實的輸出值的，因為伺服變壓器是智能式的，輸出電壓是動態的必須與伺服驅動器電源模塊構成電子回路，才能激活整個電路達到變壓的目的。變壓器輸出是根據伺服電機瞬間需要的電流、電壓動態調整輸出的，保持整個回路動態平衡。
3、設備伺服電機總功率不能超過變壓器額定容量。
4、切記！必須嚴格按照接線圖接線操作。

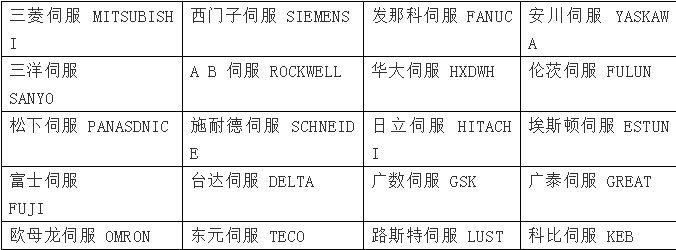

◆ 系統配備表 System of support
